一、產品概述

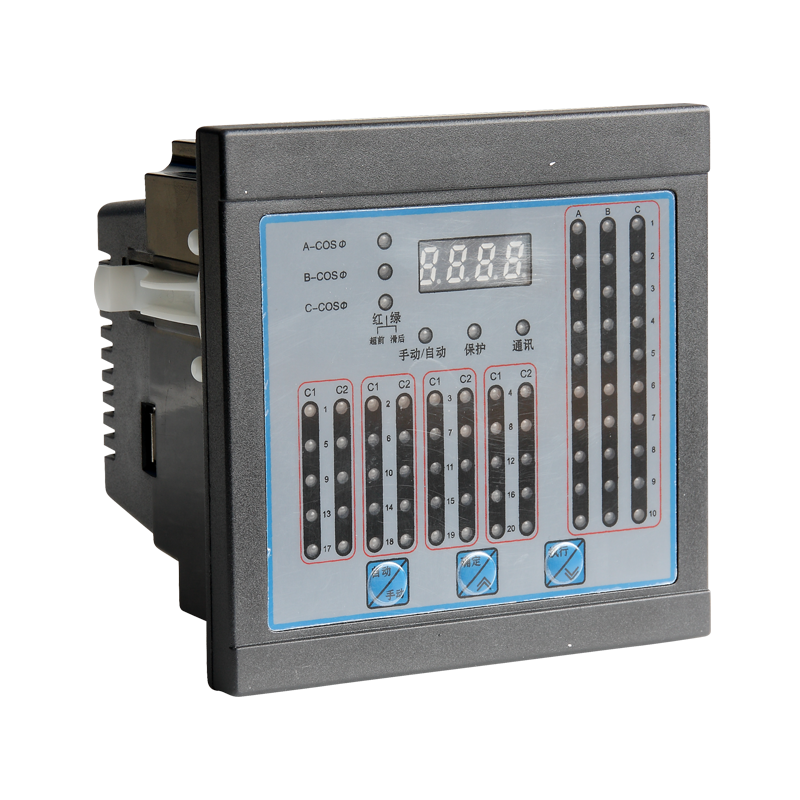

低壓無功補償控制器(以下簡稱控制器)是根據國家相關技術標準、規程和用戶的實際要求、采用專用的電力參數采集芯片和MCU處理器設計開發的新一代低壓無功補償控制器。產品外形美觀大方,安裝使用方便。通過數碼管顯示和按鍵實現人機對話。通過485通訊與智能集成電力電容器鏈接??刂?/span>物理量包括:電壓、電流、功率因數。采交流采樣技術,特別適用于功率因數變動大的場合。動作次數少,控制精度高。
說明:混補適合三相不平衡負載場所的無功補償,控制分補智能電容器和共補電容器。
共補適合三相平衡負載場所的無功補償,控制共補智能電容器。
二、功能特點
1)通過交流采樣得到電壓、電流、功率因數等數據。
2)動態顯示配電的各個參數值,參數設置簡單快捷,設置的參數斷電不丟失。
3)自動檢測智能電容器數量及容量等信息,并按電網無功參數控制智能電容器投切。
4)具有過壓、欠壓、電壓警告、欠流、過溫、電壓,當電網參數超過各設定限制時,控制器快速切除已投入的電容器,并閉鎖輸出,保護電容器安全運行,延長其使用壽命。
5)采用電壓、電流、功率因數、無功等綜合計算,電壓回差參與控制判斷,使補償更精確,防止投切振蕩。
6)在動作延時時間內多點采樣上述判據值,根據各點的值來進行無功趨勢潮流判斷,避免了常規控制器的動作點單點采樣所造成判斷失常,在功率因數變動大的場合,可以準確判斷所需補償?shù)臒o功功率及補償方向(投或是切)。
7)具有手動/自動切斷功能。置自動時,根據電壓、負荷、功率因數和無功缺額綜合因素控制電容器的投入或切除;置手動時,能手動或自動狀態下均可實現模擬投切。
8)投切原則:循環投切方式以延長電容使用壽命。
三、使用環境
工作溫度:-25~55℃;
相對濕度: ≤90%(在溫度為20℃時);
海拔高度:≤2000m;
無易燃的介質存在,在無導電塵埃及腐蝕性氣體存在。
四、技術參數
1)測量精度:
電壓:≤±0.5%(在80%~120%額定電壓范圍內);
電流:≤±1.0%(在50%~100%額定電流范圍內);
功率因數:≤ ±1.5%; 無功功率:≤ ±2%
2)輸出方式:
RS485通訊式控制輸出,控制本公司智能電容器。
3)電源條件:
工作電壓:AC380V; 額定頻率: 50Hz; 功率消耗:<5W。
4)組網臺數:
共補控制器:
共補智能電容器≤30臺。
總臺數≤30臺,分補智能電容器≤10臺,共補智能電容器≤30-分補臺數
五:機械安裝和電氣接線
1、機械安裝:在電容柜的柜門上開113×113mm的方孔,將本產品從前方推入方孔內,把2個卡扣(見圖)插入產品左右安裝槽內,往產品面板側推緊既可。
